  • Автомобильный процессор звука Helix C-DSP и как автомагнитолы с ним сочетаются

    Поиск



    Дата: 2013-05-13

    Поговаривают, что наивысшей степенью рассеянности является ситуация, когда раскладка клавиатуры проверяется посредством нажатия клавиши «С».



    Стоит заметить, что в некоторых ситуациях данная характеристика клавиатуры может оказаться довольно-таки полезным. При выборе имени для собственного топового процессора, непосредственно Хайнцем Фишером (хотя не исключено, что и Джулианом, младшим, заведующим в Audiotec Fisher цифровым отделением) избиралось в виде основного, такое слово, как Competetion. Небезызвестен тот факт, что разговор идет не относительно смысла «Конкуренция», а в качестве «Соревнования», а в результате, хотя бы на визуальном уровне, но буква идентична.

    На каком основании? На этот вопрос отвечать необходимо только тем, кто данный журнал держит в открытом виде в руках, причем в первый раз. Всем же остальным известно, что автозвук и его уникальность определяется тем, что имеется здесь наивысшая судебная инстанция, определяющая качество самого звучания — соревнования по автозвуку. А посему, смысловая нагрузка такого послания достаточно ясна, причем состояние раскладки здесь роли не играет.

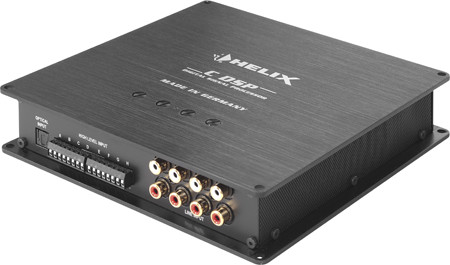

    Начать стоит с интерьера и экстерьера, а далее переместимся в сторону показателей и функционала. Процессор наделен корпусом, собранным из дюралевых фрезерованных пластинок и боковых сеток, а винты исполнены под шестигранник. Демонтаж устройства требует определенного терпения, но в ходе эксплуатации делать ничего подобного необходимости не возникнет. Мы же находились под действием любопытства, которое входит в профессиональные непосредственные обязанности. Быт владельцев устройства будет украшен при включении светодиодным красным освещением. Компания-производитель Audiotec Fisher достаточно часто применяет светодиоды в качестве стабилизаторов.

    Сразу стоит заметить, что конструкцию процессора отличает немецкая пресловутая основательность. Кроме того, единая плата, которая не содержит никаких субмодулей и разъемов. Двухцветный индикатор входов также находит свое место на главной плате, подсвечивая огонек, расположенный на верхней крышке посредством световода.

    На входе устройства располагается пара 4-канальных АЦП АК5388 от такого производителя, как Asahi Kasei, наделенного разрядностью 24 бита и 192 кГц частотой дискретизации. Мозговой центр прибора составлен парой полушарий ADAU1446/ADAU1445 от Analog Devices. Установленное ядро SigmsDSP обработку осуществляет с 28-битовой разрядностью (56 бит применяется для обеспечения двойной точности). Рассматривая ситуацию реально, получается, что процессорные возможности нашли применение приблизительно процентов на пятьдесят — не задействованной оказалась совместная обработка сигналов с различающимися частотами дискретизации (от АЦП АК5388 сигналы поступают в едином формате). Между тем, имеется смысл отметить серьезный подход, без жадности, что невозможно не отметить. ЦАП от Cirrus Logic завершает данный процесс.

    Естественно, что деятельность процессора начинается с загрузки программного обеспечения. В данном отношении практика компании Audiotec Fisher довольно-таки прогрессивная. Никакие диски к самому процессору не прилагаются, а в самой последней версии софт загружается непосредственно с ресурса производителя. Здесь же имеется наставление по установке и применению.

    Программное ядро идентично для любых процессоров Helix и усилители автомобильные Brax, на которых используются процессоры встроенного типа, применяют его же. После инсталляции с аппаратом, естественно посредством USB, программа настраивается под определенную модель, что относится к числу входов, вариантов их настройки и коммутации. Нет необходимости упоминать, хотя сами мы проверяли, что данная модель обладает максимальным числом опций. Настройка с компьютера через USB, вариант не единственный, так как подготовленные настройки загрузить можно непосредственно с карты памяти, и встать они должны в автоматическом режиме.

    Далее производитель C-DSP рекомендует до момента подсоединения к процессорному выходу произвести калибровку входной чувствительности. Стоит заметить, что в данном случае разговор идет относительно единственной операции, которая может осуществляться регуляторами аналогового типа, расположенными на крышке сверху. Применяется в данном случае элементарная технология: максимальный сигнал подается с автомагнитолы или другого источника, последовательно чувствительность выставляется на децл меньше нижнего входного ограничения, о чем дает сигнал индикатор, находящийся в центральной части регулировочного блока.

    Стоит заметить, что диапазон регулировки аналогового типа достаточно узкий, учитывая уровень сигнала обычных головных аппаратов. Максимальный показатель чувствительности на входе определяется 1,95 В, тогда как минимальный — 5,9 В. Запуск ограничения и вспышка индикатора осуществляется в синхронном порядке. Данная операция происходит и при выдаче сыгнала на высокоуровневые входы, без чего ныне данные устройства не обходятся по известной причине.

    Настройки цифрового типа берут начало с конфигурирования выходов и входов, и операция эта реализована нетривиальным образом. Входов всего восемь и целесообразно для каждого обозначить наименование. На данном этапе оно никакого влияния не оказывает, а далее имена будут участвовать в раскладке канального пасьянса. Собственное имя остается только у оптического входа, так как он единственный.

    Далее необходимо взаимодействовать с «матрицей маршрутизации». Между каждой парой входов и выходов сигнал пропускается на дисплее графически исполненного интерфейса через идентичные четыре коробочки. Для каждой из них имеется возможность присвоить имя идентичное его входу. Те входы, которые не используются, получают такое обозначение, как «Not used» и далее не демонстрируются. С этого момента «матрица» использоваться может и с целью разветвления, и с целью суммирования сигналов входов.

    Рассмотрим пример, входящий в список типичных. Допустим, у автомагнитолы имеются выходы в количестве двух пар, Rear и Front, но на процессорном выходе имеется желание обзавестись сигналами для сабвуфера, тылах и 2-полосой поканалки. В такой ситуации наименование Front L Full необходимо выбрать в обеих строчках матрицы (А и В), для всех коробок. Выходы нужно обозначить, как Front L Woofer и Front L Tweeter. В целях безопасности, при выборе предназначения выхода кроссовера на данном канале в автоматическом режиме происходит установка состояния «безопасного состояния». В частности, если предназначается выход для твиттера, произойдет включение ФВЧ на 3 кГц. Далее появляется возможность на данном канале параметры выставить по своему желанию. Стоит заметить, что предосторожность заслуживает уважения — для программиста дело ерундовое, а польза великая.

    Ту же операцию проделываем для правого канала, и в отношении поканального фронта полная готовность. Для тыла на выход сигнал пропускаем в неизменном виде, так как поканалка здесь отсутствует. В следующем канале обозначаем в коробочке наименования четырех входов, что позволит суммировать их для канала на сабвуферы автомобильные. В данной ситуации один канал оказывается «не у дел».

    После определения с назначением и маршрутизацией выходов, появляется возможность заняться обработке сигнала на них. Комплект средств типичный: временные задержки, кроссовер, эквалайзер. Реализацию трудно назвать типовой — она продуманная и богатая. В частности кроссовер. В каждомканале единовременно или по отдельности происходит включение ФНЧ и ФВЧ, крутизна от 6 дБ/окт. И до 42, а частота среза варьируется от 20 Гц и до 20 кГц. На фильтрах характеристики «именные», тогда как для фильтров второго уровня добротность назначается в произвольном порядке от 0,5 до 2,0.

    Эквалайзер имеет вид 30-полосого графического. Первое утверждение верное, а второе — нет. Он является полностью параметрическим, причем абсолютно независимо от того, как на дисплее названа полоса. Для каждого из тридцати может быть назначена любая центральная частота от 25 Гц и фактически до 20 кГц (В некоторых случаях может быть 17 или 19, что обосновывается выбранной добротностью). Сама добротность колеблется от 0,5 и до 15, но по умолчанию установлена приблизительно 4. В каждой из полос регулировка усиления несимметричная: плюс достигает 6дБ, тогда как минус доходит до 15, что доказывает не теоретическое ознакомление создателей с предметом. Небезызвестен факт того, что в плюс корректировка АЧХ должна производиться осмотрительно.

    Устройство временных задержек. Казалось бы, что здесь можно было нового придумать: вводится или задержка в миллисекундах, илив чем пожелаешь расстояние. Но нет, как оказалось, можно. Если у кого-то имеются собственные мысли относительно в миллисекундах установленных задержек, вводиться они будут в канал, по отношению к которому осуществляется действо. Если же появилось желание установить задержку на сабвуферы автомобильные, которые находятся на удалении пары метров? В реальности это будет означать не задержку, а своеобразное опережение в отношении к остальным каналам. Программа подобное и осуществляет: при введении расстояния до излучателя в определенном канале, не происходит фактически ничего, но все оставшиеся задерживаются на эквивалент времени указанного расстояния. Короче говоря, вещица получилась мощная.

    Раскладка пасьянса выходов и входов для того примера, который приведен в тексте. В этой ситуации в первой четверке каналов осуществляется разветвление сигнала на различные выходы, в шестом и пято выдается на выход к одному (с желаемой обработкой, естественно). В канале сабвуфера происходит суммирование всех сигналов выхода.

    Блок кроссовера — интерфейс. Интерфейс в данном случае общий, но сейчас действо осуществляем фильтрами. Стоит отметить, что на дисплее интерфейса «модельная» АЧХ достаточно четко воспроизводит реально выдаваемую. Пример не ограниченного произвола при взаимодействии с эквалайзером: а 8 и 1,2 кГц использовалось ограничение установки добротности и уровня, а полоса, расположенная изначально на 16 кГц была перемещена на 196 Гц — там теперь и прижилась. Устанавливаем задержки при известных показателях миллисекунд: необходимое время вводится в первую пару каналов, тогда как остальные остаются на месте.

    При необходимости учесть удаленность сабвуфера на определенное расстояние, необходимо его ввести в определенный канал уже в вида расстояния, а не время. В данном случае разница принципиальная, так как в этом канале ничего не происходит, а все прочие, словно по команде, задерживаются на нужный временной промежуток, и автоакустика здесь сигнал получает позднее.



    Чувствительность:

    - Входы линейные — 1,95-5,9 В;

    - Высокоуровневые входы — 6,5-19,6 В;

    Показатели коэффициента передачи:

    - Минимум — 12 дБ;

    - Максимум — 22 дБ

    - Уровень выхода в цифровом формате регулируется — +5/-60дБ;

    - Частотная полоса (-1 дБ) — 6,5-22000Гц;

    - Шумовой уровень по отношению к 1В — 94 дБА;

    - Габаритные характеристики 190*190*43 мм

    Настоящие кривые, которые характеризуют деятельность кроссовера. Частота и тип могут выбираться любые. В качестве примера взят был ФВЧ на 1 кГц. Впечатляющий выбор крутизны характеристики и точность реализации. Произвольный выбор фильтровой добротности допустим для крутизны 12 дБ/окт. Но уже диапазон добротности может избираться для любых желаний.

    Так пред нами предстает ФВЧ при показателе крутизны в 24 дБ/окт. и различных характеристиках. Кривые целенаправленно были подняты на 10 дБ, чтобы каждый смог убедиться: снизу где-то все будут выходить на номинал наклона, а при показателе от 0 и до – 20дБ поведение строго индивидуальное. На идентичной частоте задействуем и эквалайзер: кривые идентичны крайним показателям ослабления-усиления и добротности. При задействовании режима графического эквалайзера, на всех полосах устанавливается штатная добротность.

    Личное дело:

    - Имя — цифровой процессор Helix C-DSP;

    - Стоимость — 29000 рублей;

    Плюсы:

    - Чудесные характеристики;

    - Великолепная база элементов;

    - Гибкость конфигурации

    - Комфортный интерфейс

    Минусы:

    - Отсутствует ПДУ (без ПК)

    Вердикт:

    - В любом языке имеется такая буква
